Diploscope Vision Intermédiaire

Cette machine est montée sur un banc fixe ou pliable (option) posée sur une table « assis-debout » permettant de régler la hauteur de travail (Voir le descriptif des tables)

Composition de la machine

Un banc de 1,2 mètre de long « fixe » ou « pliable en option (voir la vidéo) ». Le banc pliable permet d’obtenir une plus grande dynamique de hauteur, et permet d’accepter des enfant assis ou des adultes debout, sur lequel est fixé l’optique.
Une table « assis-debout » avec plateau de 152 cm de long.

Une optique « Vision Intermédiaire » équipée de 2 barrettes « aveuglantes ».
Un obturateur pour obturation complète des trous centraux.
Une alimentation secteur à relier à l’optique « Vision Intermédiaire ».
Une télécommande.
Une mini torche à éclairage rouge.
Des clés six pans et tournevis pour ajustement/serrage des fixations.

Caractéristiques de la machine

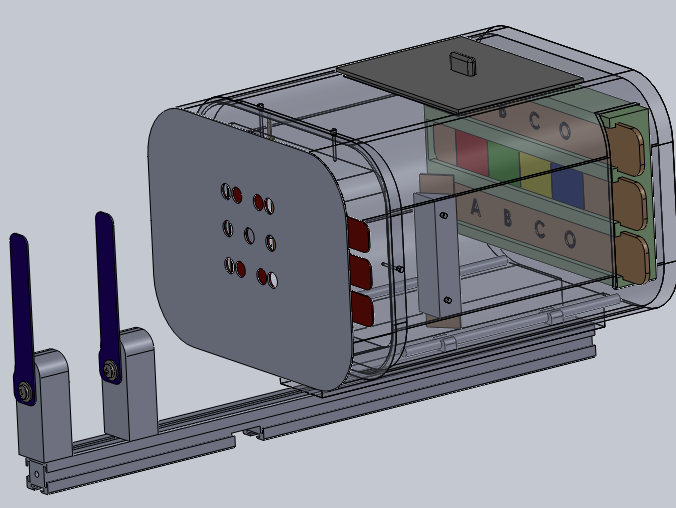

Optique entièrement close pour éviter les perturbations lumineuses hors machine.
Trappe supérieure permettant le pointage manuel d’un élément lumineux.
Un banc « fixe » ou « pliable »(option). Le banc pliable permet d’obtenir une plus grand dynamique de hauteur, et permet d’accepter des enfant assis ou des adultes debout, sur lequel est fixé l’optique. Un système de vérins assiste le passage « debout » à « plié » : le changement de positions ne nécessite aucun effort et est effectué en 15 secondes.

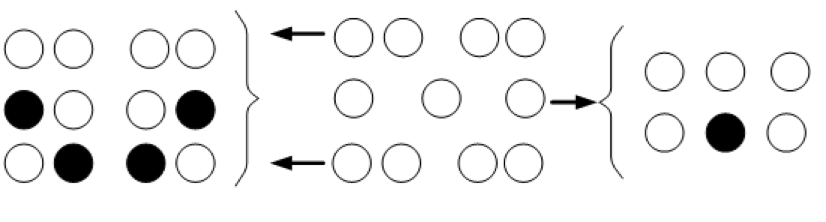

Obturations possibles des trous de visée (+ Obturation complète des trous centraux à l’aide d’un cache fourni avec la machine):

Eclairage arrière et avant à LEDS. Intensité d’éclairage ajustable par la télécommande. Réglage possible de la balance chaud/froid et de l’intensité de l’éclairage. Ce réglage est réalisable par la télécommande infrarouge.
4 types de cibles enfichables à l’arrière de la machine (voir descriptif ci-dessous).

Matériaux de la machine

Face avant de l’optique en aluminium anodisé noir mat.
Optique en ABS.

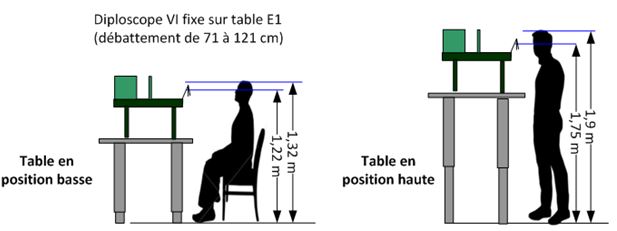

Dimensions du module « Vision Intermédiaire »

Le diploscope VI est indissociable de sa table que le banc soit fixe ou pliable.
Longueur de la table : 1,52 m
Largeur de la table : 63,5 cm

Photos du système

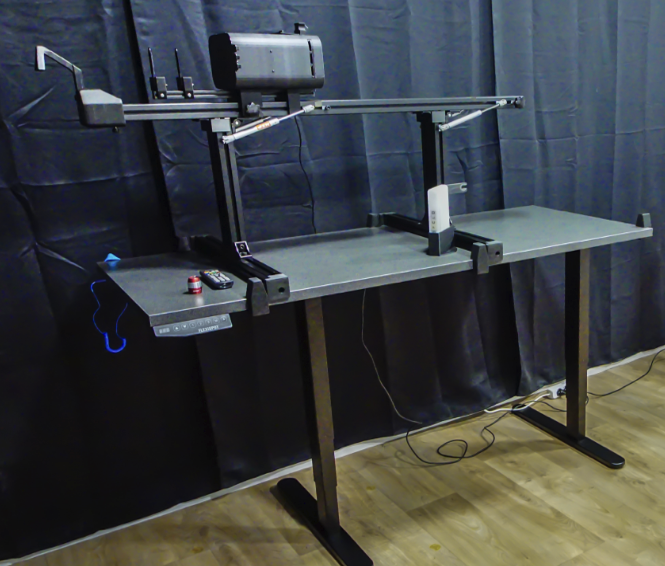

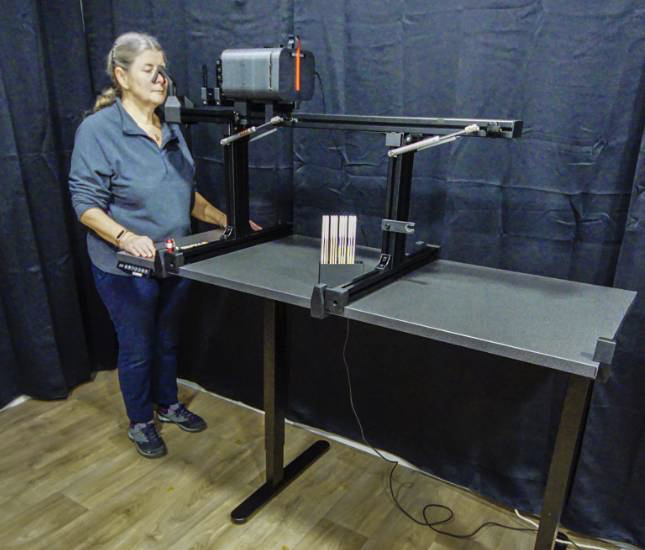

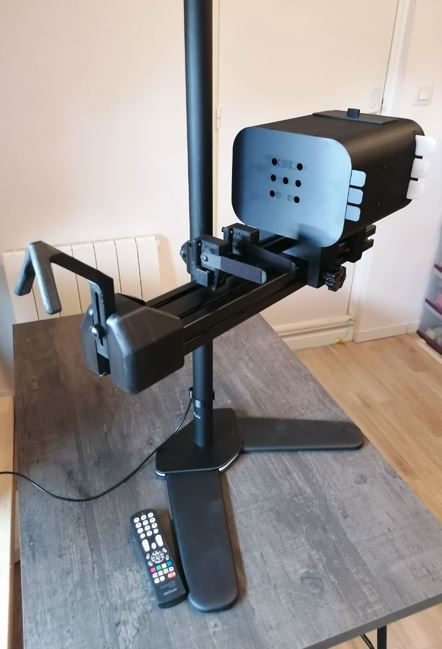

Banc Diploscope VI en position relevé (possibilité d’accueillir des adultes debout de 1,9 m).

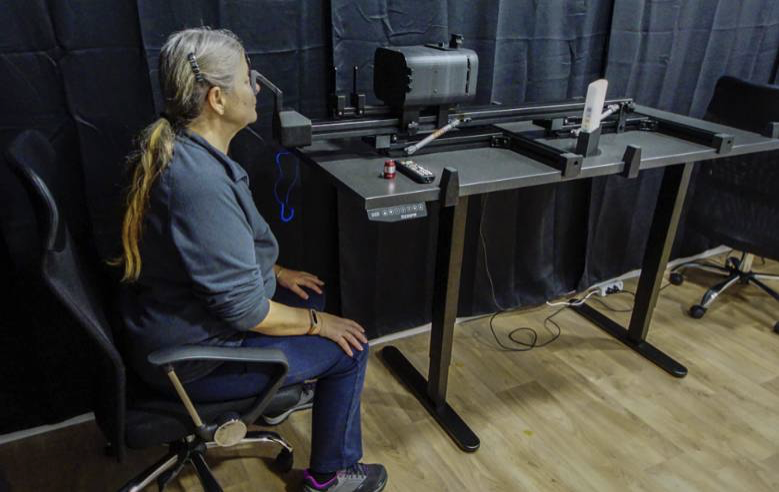

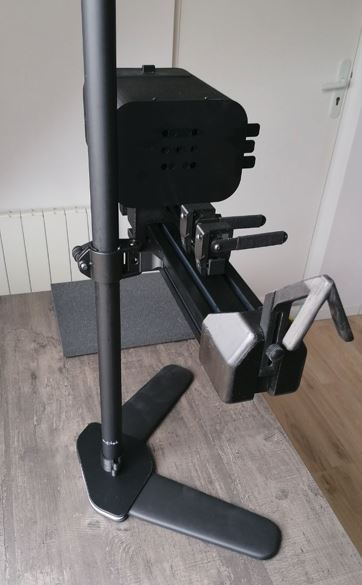

Banc Diploscope VI en position plié (possibilité d’accueillir des enfants assis).

Accessoires pour Diploscope TNS « Vision de Loin »

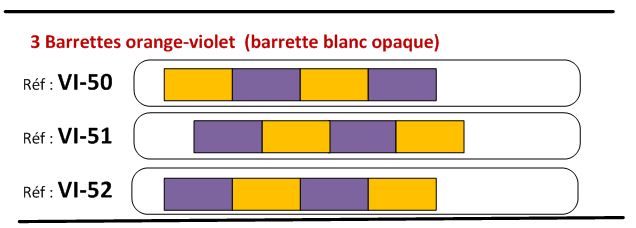

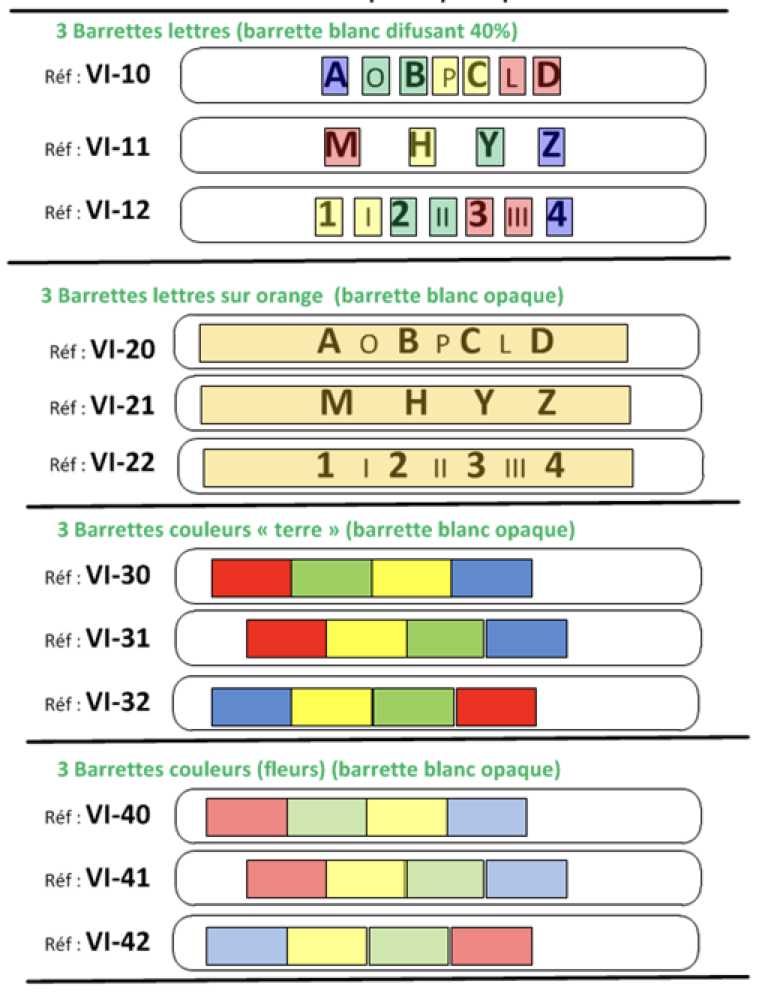

Les types des barrettes cibles suivantes sont disponibles (achat séparé du diploscope) :

Un rack permet de stocker ces barrettes en évitant de frotter (usures) les papiers en pigments naturels.

(achat séparé du diploscope)

Guide rouge aimanté permettant d’indiquer par la trappe du haut, des éléments de l’affichage, ou en position aimanté, le centre des affichages.

Le support autocollant se place sur le diploscope à coté de la trappe. Quand le guide n’est pas utilisé, on peut l’accrocher au dos du diploscope à l’aide du même support et fermer la trappe.

(achat séparé du diploscope).

Option « banc pliable » : Cette Option permet d’assurer le traitement des enfants à partir de 7 ans en position assise jusqu’aux adultes de 2m en position debout.
