Diploscope Vision de Loin
Cette machine est montée sur un banc fixe ou pliable (option) posée sur une table « assis-debout » permettant de régler la hauteur de travail (voir le descriptif des tables)
Composition de la machine
- Un banc de 1,2 mètre de long « fixe » ou « pliable en option (voir la vidéo) ». Le banc pliable permet d’obtenir une plus grand dynamique de hauteur, et permet d’accepter des enfant assis ou des adultes debout, sur lequel est fixé l’optique.
- Une table « assis-debout » avec plateau de 152 cm de long.
- Une optique « Vision de Loin » équipée d’une barrette « aveuglante».
- Un séquenceur à écran tactile de 7 pouces équipé du logiciel BELENOS permettant de définir et contrôler des séquences lumineuses,
- Une alimentation secteur à relier au séquenceur et un cordon USB reliant le séquenceur à l’optique « préparatoire ».
- Une mini torche à éclairage rouge.
- Des clés six pans et tournevis pour ajustement/serrage des fixations.
Caractéristiques de la machine
- Trappe supérieure permettant le pointage manuel d’un élément lumineux.
- Un banc « fixe » ou « pliable » (option). Le banc pliable permet d’obtenir une plus grand dynamique de hauteur, et permet d’accepter des enfant assis ou des adultes debout, sur lequel est fixé l’optique. Un système de vérins assiste le passage « debout » à « plié » : le changement de position ne nécessite aucun effort et est effectué en 15 secondes.

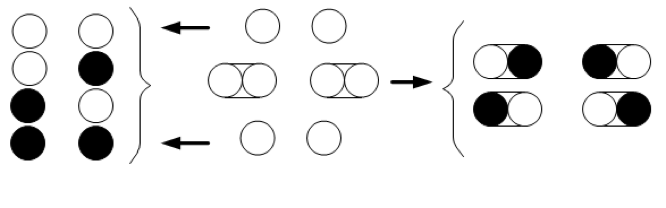

- Obturations possibles des trous de visée (+ Obturation complète des trous centraux à l’aide d’un cache fourni avec la machine) :
- Eclairage arrière et avant à LEDS. Intensité globale ajustable par le séquenceur.
- Réglage possible de la balance chaud/froid pour l’éclairage avant par le séquenceur.
- Un séquenceur permettant de définir et de stocker 99 séquences de type « L » et 99 séquences de type « B ». Réglage des vitesses de défilement. Possibilité d’allumer en fixe une ou plusieurs leds. Réglage des temps morts entre 2 éclairages.
Possibilité de copie des séquences définie sur une clé USB pour duplication sur une autre machine. - 3 types de barrettes cibles enfichables à l’arrière de la machine (voir descriptif ci-dessous).
Dimensions de la machine
- Le diploscope VL est indissociable de sa table que le banc soit fixe ou pliable.
- Longueur de la table : 1,52 m
- Largeur de la table : 63.5 cm
Photos du système

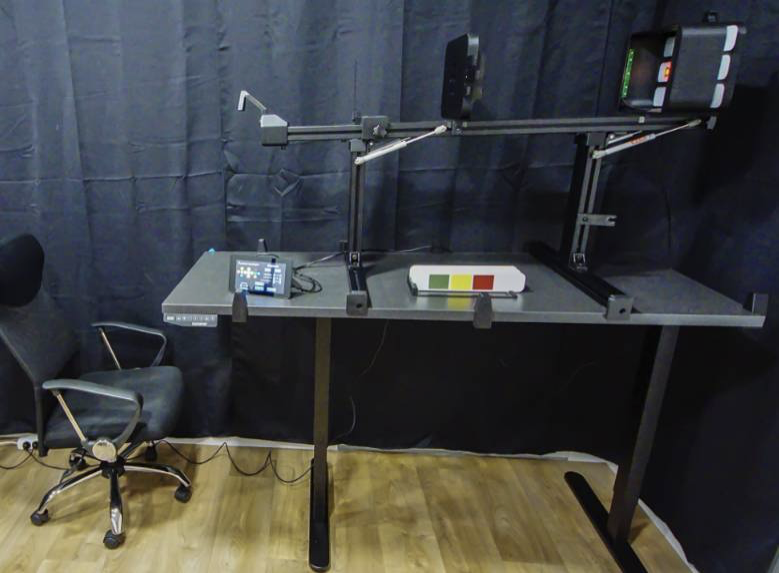

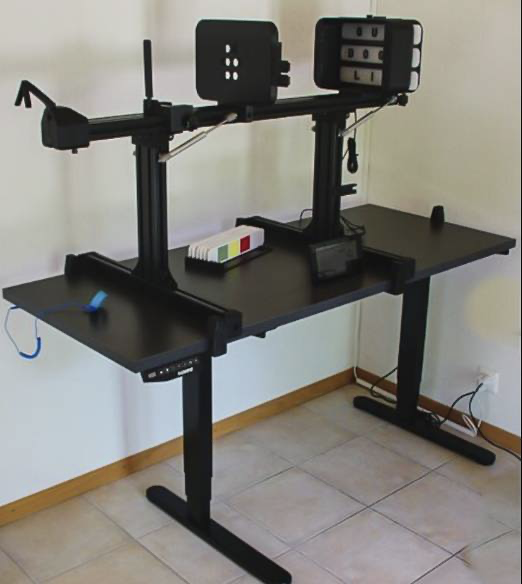

Banc Diploscope VL en position relevé (possibilité d’accueillir des adultes debout de 1,9 m).

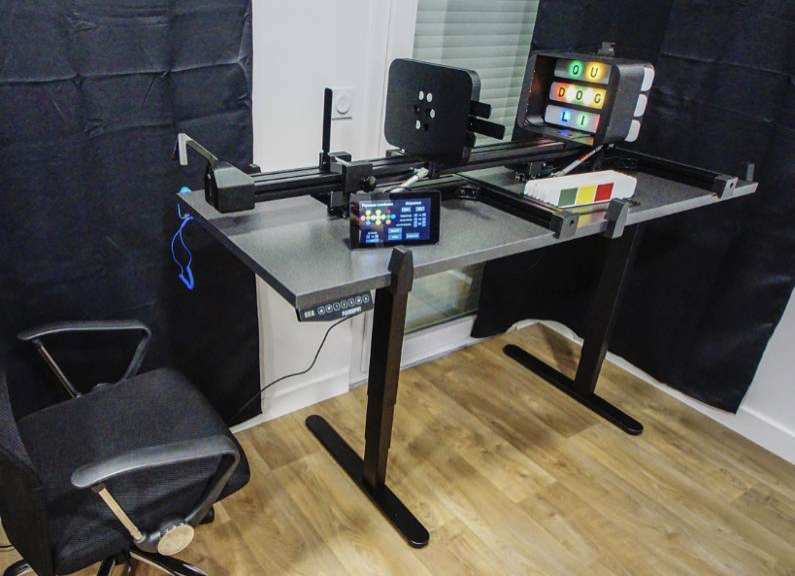

Banc Diploscope VL en position plié (possibilité d’accueillir des enfants assis).
Accessoires pour Diploscope TNS « Vision de Loin »

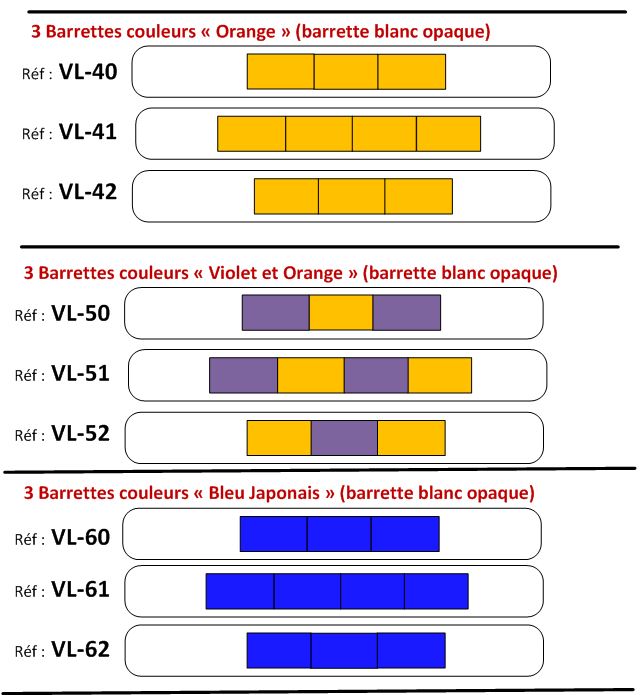

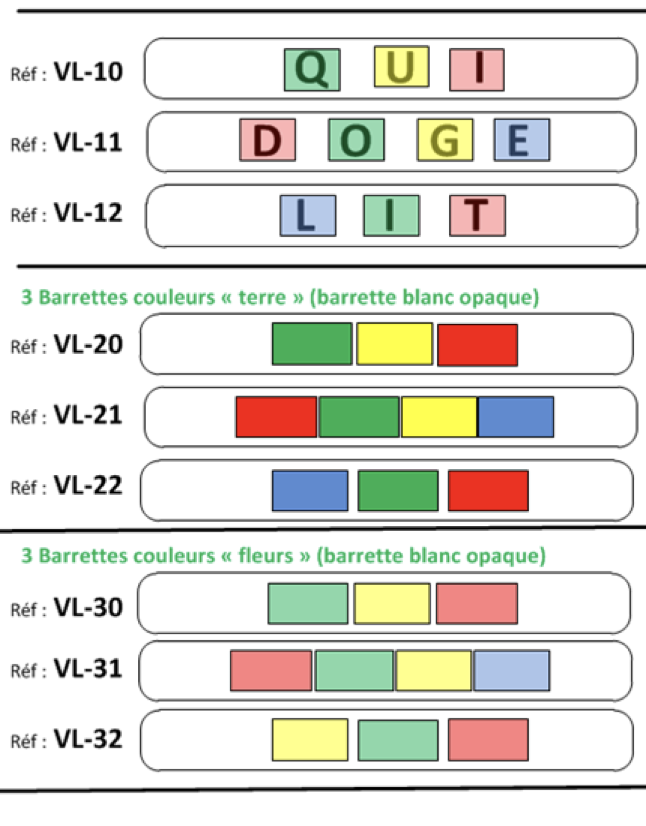

Les types des barrettes suivantes sont disponibles (achat séparée du diploscope) :
Un rack permet de stocker ces barrettes en évitant de frotter (usures) les papiers en pigments naturels.
(achat séparé du diploscope)
Guide rouge aimanté permettant d’indiquer par la trappe du haut, des éléments de l’affichage, ou en position aimanté, le centre des affichages.
Le support autocollant se place sur le diploscope à coté de la trappe. Quand le guide n’est pas utilisé, on peut l’accrocher au dos du diploscope à l’aide du même support et fermer la trappe.
(achat séparé du diploscope).
Option « banc pliable » : Cette Option permet d’assurer le traitement des enfants à partir de 7 ans en position assise jusqu’aux adultes de 2m en position debout.
